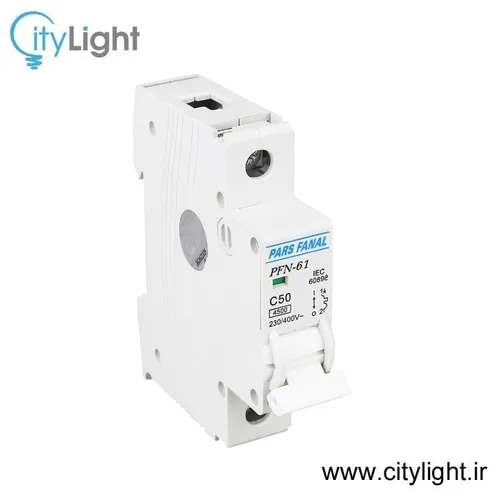

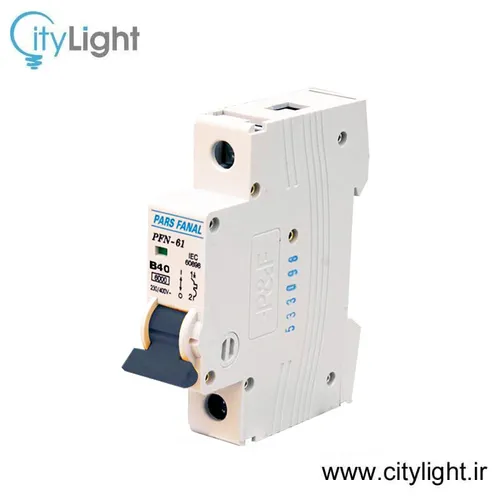

کلید مینیاتوری

کلید مینیاتوری چیست و چه کاربردی دارد

کلید مینیاتوری، یا همان فیوز مینیاتوری یا  MCB، یک کلید الکترومکانیکی خودکار است که مصرف کننده را در برابر خطای اتصال کوتاه و جریان اضافه بار حفاظت می‌کند. این کلیدها بعد از قطع شدن، به صورت خودکار به مدار باز می‌گردند. آنها قابل تنظیم نیستند و می‌توانند به صورت مغناطیسی و حرارتی عمل کنند. این کلیدها به دلیل عمل قطع خودکار، به آنها کلید خودکار مینیاتوری گفته می‌شود. یکی از تفاوت‌های اصلی آنها با فیوزها این است که فیوزها یکبار مصرف هستند و باید پس از قطع شدن و آب شدن مدار، تعویض شوند. اما کلیدهای خودکار مینیاتوری قابل قطع شدن زیر بار هستند و به صورت خودکار و یا دستی می‌توانند مدار را قطع کنند. پس از قطع مدار، مجدداً آماده به کار می‌شوند و بارها این عمل را می‌توانند تکرار کنند. سیتی لایت بزرگترین فروشگاه اینترنتی تجهیزات الکتریکی است که می توانید این محصولات را با بهترین کیفیت و قیمت خریداری کنید.

آشنایی با نحوه عملکرد کلید مینیاتوری

• عملکرد بی متال

تشخیص جریان اضافه بار در کلیدهای مینیاتوری به کمک دو قطعه فلز نیمه هادی (بی متال) انجام می‌شود. در این روش، هرچه جریان بیشتری از بار کشیده شود، فلز گرم تر می‌شود و خم می‌شود که باعث قطع ارتباط مدار می‌شود. جریان قطع کننده کلیدهای مینیاتوری در بازه 2 تا 100 آمپر قرار دارد و به صورت تک فاز و سه فاز و در انواع تک پل، دو پل، سه پل و چهار پل وجود دارد. این کلیدها معمولاً تا قدرت قطع 16 کیلو آمپر عرضه می‌شوند. به دلیل محدودیت قطعی کلیدهای مینیاتوری، برای حفاظت از بارهایی که جریان اتصال کوتاه بالایی دارند، مناسب نیستند.

• عملکرد الکترومغناطیسی

همانطور که ما می‌دانیم، اتصال کوتاه یک نوع خطا است که در صورت وقوع آن، جریان بسیار بالایی از مدار عبور می‌کند. این جریان بسیار زیاد باعث ایجاد حرارت بسیار بالا و شوک به مدار می‌شود و گاهاً منجر به آتش‌سوزی و از بین رفتن مدار و مصرف‌کننده می‌شود. بنابراین، برای تشخیص و حفاظت از مدار، تجهیزاتی برای جداسازی بخش آسیب‌دیده از بخش سالم استفاده می‌شود. کلید مینیاتوری با استفاده از یک سیم پیچ با تعداد دور کم و قطر زیاد می تواند جریان اتصال کوتاه را یلی سیریع تشخیص دهد. برای خرید انواع کلید مینیاتوری تک پل، دوپل، سه پل و چهار پل با قیمت مناسب می توانید به وب سایت سیتی لایت مراجعه کنید.

نحوه انتخاب کلید مینیاتوری مناسب

برای انتخاب نوع کلید مینیاتوری، باید به مشخصات آن محصول توجه ویژه ای کرد. این مشخصات شامل توان مصرف کننده، ولتاژ کار، نحوه سیم کشی و خاصیت اهمی و سلفی-خازنی تعیین کننده قدرت قطع، جریان نامی، ولتاژ کار، تیپ و تعداد پل کلید می‌باشد. این امر در پیشگیری از حوادث برقی و خطرات آتش سوزی نقش بسزایی ایفا می‌کند. بنابراین، این کلید باید دارای کیفیت مناسبی باشد تا بتوان با خیال راحت از آن استفاده کرد. در غیر این صورت، عدم رعایت نکات الزامی و استاندارد می‌تواند منجر به آسیب و خطرات جبران ناپذیر به تجهیزات الکتریکی شود.

در تمام کلیدهای مینیاتوری، ترکیبی از حروف و اعداد وجود دارد. این کلیدها در انواع مختلف B ، C، D،  K و Z در بازار موجود هستند و به مشتریان عرضه می‌شوند، هر کدام کاربرد خاصی دارند که در ادامه بیشتر توضیح خواهیم داد.

کلیدهای مدار مینیاتوری نوع B عموماً برای روشنایی و مصارف خانگی مفیدتر هستند و می توانند سه تا پنج برابر جریان نامی را در یک زمان معین قطع کنند. این کلید مینیاتوری حساسیت خوبی دارد و به کلید مینیاتوری تندکار معروف است. کلیدهای مدار مینیاتوری نوع C معمولاً برای کاربردهای صنعتی و موتوری مانند تجهیزات خنک کننده و موتورهای الکتریکی مورد استفاده قرار می گیرند، جایی که آنها پنج تا ده برابر جریان نامی را به طور همزمان قطع می کنند. این محصولات به کلید مینیاتوری کندکار معروف هستند. کلیدهای نوع D برای کاربردهای صنعتی سنگین و خازنی استفاده می شوند.

کلید مینیاتوری نوع Z، که در حال حاضر آخرین نوع کلیدهای مینیاتوری است، به گونه‌ای برنامه‌ریزی شده است که در بازه‌های زمانی کوتاه میزان جریان عبوری از مدار را بررسی کرده و هرگاه بار افزایش یابد، مدار را قطع می‌کند. این کلید قابل استفاده در اتصالات کوتاه و مدارهای بزرگ است و با توجه به نوع کاربرد، می‌توان از آن استفاده کرد. همچنین استفاده از متریال مناسب، آبکاری نقره بر روی قطعات داخلی و پوشش گالوانیزه ترمینال‌ها نیز در طول عمر کلید نقش موثری ایفا می‌کند.

برای خرید کلید مینیاتوری چهار پل 40 آمپر هیوندا، کلید مینیاتوری چهار پل 50 آمپر اشنایدر، کلید مینیاتوری چهار پل 50 آمپر دنا، کلید مینیاتوری سه پل 63 آمپر اشنایدر، کلید مینیاتوری سه پل 63 آمپر دنا، مینیاتوری محافظ جان تک فاز 40 آمپر هیوندا، مینیاتوری محافظ جان تک فاز 25 آمپر اشنایدر، کلید مینیاتوری دو پل 63 آمپر هیوندا و... به سایت سیتی لایت مراجعه کنید.

انواع کلید مینیاتوری بر اساس نوع کاربردها

• کلید مینیاتوری تک فاز

کلیدهای تک فاز، برای حفاظت از جریان اضافه بار و جریان اتصال کوتاه در مدارهای تک فاز استفاده می‌شوند. این کلیدها شامل کلیدهای تک پل و دو پل می‌شوند. کلیدهای تک پل، یک ترمینال در ورودی و خروجی دارند. اما کلیدهای دو پل به گونه‌ای طراحی شده‌اند که در مدارهای تک فاز، علاوه بر سیم فاز، سیم نول را نیز محافظت می‌کنند و قادر به قطع مدار نول هستند.

• کلید مینیاتوری سه فاز

کلیدهای سه پل و چهار پل به دسته‌ای از کلیدهای سه فاز اشاره دارند که در مدارهای سه فاز استفاده می‌شوند. برق سه فاز در سیستم‌های صنعتی برای راه‌ اندازی تجهیزاتی مانند الکتروموتورهای القایی، پمپ‌های سه فاز، کولرهای گازی، ماشین‌آلات صنعتی و سایر دستگاه‌هایی که به برق سه فاز نیاز دارند، استفاده می‌شود. در این نوع مدارها، کلیدهای مینیاتوری سه فاز در جریان‌های کم (حداکثر تا 125 آمپر) استفاده می شود.

ویژگی های استفاده از کلید مینیاتوری به جای فیوز

• فیوزها پس از بسته شدن عیب مدار قابل استفاده مجدد نیستند و باید تعمیر یا تعویض شوند. اما کلیدهای مینیاتوری را می توان بعد از قطع شدن خطای مدار و رفع خطا استفاده کرد
• کلیدهای مینیاتوری بسیار دقیق تر از فیوزها هستند
• کلیدهای مینیاتوری این قابلیت را دارند که جریان های کوچکی را که توسط فیوزها تشخیص داده نمی شوند را بشکنند و می توانند جریان هایی را که باعث برق گرفتگی، آتش سوزی و ... شوند را قطع کنند
• کلید مینیاتوری دو عملکرد حفاظتی و کنترلی را همزمان انجام می دهند و در مدارها به جای کلیدهای فیوز دار استفاده می شوند
• هزینه اولیه خرید میکروسوئیچ در مقایسه با فیوزها زیاد است اما از آنجایی که استفاده طولانی مدت از آن ها به صرفه است
• به دلیل سوختن فیوزها با کنتاکت های مدار، مشکلاتی مانند نصب کلیدهای دوبلکس و مشکلات تعویض و تعمیر در هنگام استفاده از کلیدهای کوچک برطرف می شود

شما عزیزان می توانید برای خرید کلید مینیاتوری تک پل 20 آمپر دنا، کلید مینیاتوری تک پل 50 آمپر اشنایدر، کلید مینیاتوری تک پل 16 آمپر اشنایدر، کلید مینیاتوری دو پل 32 آمپر دنا، کلید مینیاتوری تک پل 25 آمپر هیوندا، کلید مینیاتوری دو پل 6 آمپر اشنایدر، کلید مینیاتوری سه پل 20 آمپر دنا، کلید مینیاتوری سه پل 32 آمپر هیوندا، کلید مینیاتوری چهار پل 32 آمپر هیوندا و ... با کیفیت مناسب و قیمت مقرون به صرفه به فروشگاه سیتی لایت مراجعه کنید.

کلید مینیاتوری از چه اجزایی تشکیل شده است؟

• اهرم قطع و وصل جریان
• بازوی متحرک
• کنتاکت اصلی جریان خروجی
• ترمینال‌های قدرت ( ترمینال ورود و خروج )
• فلز بی متال
• پیچ کالیبراسیون محدوده‌ی عملکرد
• سیم پیچ قطع
• جرقه گیر ( جهت رفع قوس به وجود آمده در اثر قطع جریان مدار )

محفظه کلید مینیاتوری از چه نوع جنسی است؟

مهمترین ویژگی کلیدهای مینیاتوری جنس آن‌ها است و با توجه به کیفیت محفظه، بهترین و مناسب‌ترین کلید مینیاتوری انتخاب می‌شود. بنابراین، محفظه کلید مینیاتوری معمولاً از مواد عایق با حداقل ولتاژ 2500 ولت و غیرقابل اشتعال ساخته می‌شود. محفظه باید از مقاومت حرارتی 1000 درجه سانتی‌گراد برخوردار باشد تا در شرایطی مانند آتش‌سوزی دارای مقاومت بالا باشد. مواد عایق اغلب از باکالیت و ملامین یا پلی‌امید الیاف ‌دار تولید می‌شوند.

 کلیدهای مینیاتوری که از پوسته و عایق ساده ساخته می‌شوند، در دسته کلیدهای غیراستاندارد قرار می‌گیرند. زیرا دارای مقاومت مناسب در برابر حرارت بالا نیستند و در صورت بروز جرقه ناشی از قطع و وصل یا اتصال کوتاه، منجر به آتش‌سوزی خواهند شد. برای تشخیص بهترین و با کیفیت‌ترین جنس محفظه کلید های استاندارد باید به پارامترهایی مثل کیفیت خوب بسته بندی محصول، عدم وجود پارگی روی بسته بندی توجه کرد.

سخن پایانی

کلیدهای مینیاتوری امروزه در انواع مدارها استفاده می‌شوند تا جریان‌های نشتی را تشخیص داده و از وقوع حوادث ناگهانی جلوگیری کنند. این کلیدها، به دلیل مزایای متعددی که دارند، فیوزهای یکبار مصرف را جایگزین کرده‌اند. با استفاده از کلیدهای مینیاتوری دیگر نیازی به تعمیر و تعویض فیوزها نخواهید داشت، زیرا این کلیدها طول عمر بالایی دارند و با قطع اتصال کوتاه مثل فیوزها نمی سوزند. از اینرو، با توجه به هزینه کلید و پریز و هزینه‌ای که باید برای این تجهیزات صرف کنید، این کلیدها به صرفه هستند.
